第一章   概 述

本系列無紙記錄儀以其友好大方的顯示畫面、簡單靈活的操作方式、豐富多彩的可選功能配置，在各行業中獲得了極其廣泛的應用。

本系列無紙記錄儀集顯示、處理、記錄等多種功能于一身，可以采集、分析各種工業過程中的重要數據，可應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場。

本系列無紙記錄儀具有日常維護工作量小、運行費用低、可靠性好、應用靈活、操作方便、性價比高等與現代自動控制相適應的特點。

第二章   功能特點

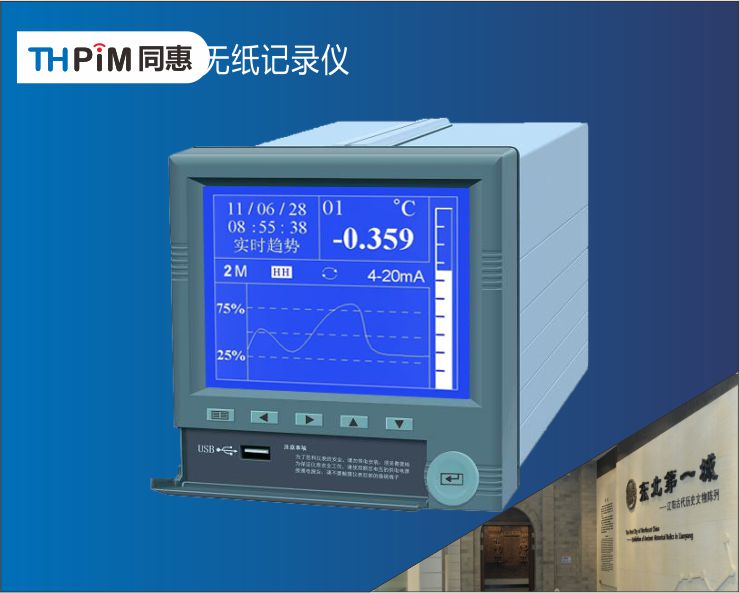

本單色經濟型無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要功能特點：

◆ 采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現12路信號采集、記錄、顯示及12路報警；

◆ 采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；

◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；

◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；

◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；

◆ 多種選配功能、附加功能可選：選配功能：數據備份、串口通訊、串口打印、報警功能、饋電輸出、變送輸出等；附加功能：流量累積。注：選配功能需客戶訂貨時說明，附加功能需定制。

第三章  技術指標

1.屏幕： 160*128圖形點陣藍屏液晶顯示器（LCD）；

2.精度： 實時顯示：±0.2% F.S.；

         曲線顯示：±0.5% F.S.；

         追憶精度：±0.2% F.S.；（注：熱電偶應去掉冷端誤差；）

3.輸入規格：全隔離萬能輸入，1～12通道信號輸入，通道間全隔離，隔離電壓大于1000V；

4.隔離阻抗： 20MΩ @ 1000V；

5.記錄容量： 64/128/192/248MB（FLASH容量可選擇）；

6.電壓輸入：0-5V、1-5V、0-20mV、0-100mV ；

7.電流輸入：0-10mA、4-20mA，（0-20mA需在訂貨時注明）；

8.電阻輸入：Res；

9.頻率輸入：頻率信號（PI）（頻率范圍：0-10000HZ；輸入信號： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；

10.熱電阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）；

11.熱電偶： S、B、K、T、R、E、N、J；

12.輻射高溫計：F1、F2；

13.鎢錸：WRe3-25、WRe5-26；

14.其它輸入信號（如開關量輸入）或分度號（如PT1000）需在訂貨時說明；

15.配電輸出：變送器配電+24VDC，最多16路配電，配電≤30mA/路；

16.（附加功能）變送輸出：最多支持6路直流電流（4-20mA、0-10mA、0-20mA等）變送輸出，負載能力750Ω（最大）。直流電壓輸出需在訂貨時注明；

17.通訊、打?。和ㄓ嵔涌?---RS232C或RS485或CAN，波特率----（1200、2400、9600、19200、38400、57600），打印接口----RS232C直接連接微型打印機；

18.記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；

19.記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下

20.數據備份和轉存： 1G、2G、4G、8G、16G及其它可以兼容的U盤；

21.熱電偶冷端補償誤差： ±1℃ ；

22.斷電保護： 內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存；

23.集成硬件時鐘：掉電后也能準確運行；

24.時鐘誤差： ±1 分/月；

25.供電電源：標配220VAC（85VAC-264VAC，47～63HZ）交流電源供電，支持24VDC（22VDC-32VDC）直流電源供電，直流供電需在訂貨時注明；

26.環境溫度： 0～50℃、避免日光直曬；

27.環境濕度： 0～85%R.H；

28.凈重：≤3.0Kg

注：技術指標為本系列儀表通用指標，功能配置請以實物為準。
